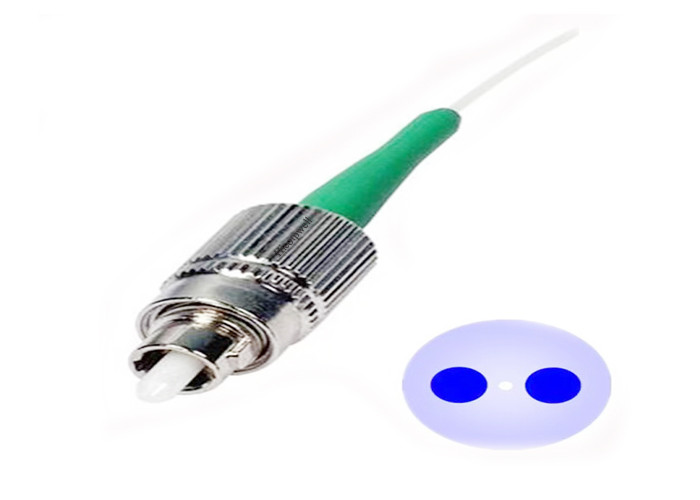

PMF フジカラ偏光保持ファイバージャンパーピッグテール 0.9 スリーブFCファイバー
Hicorpwell LaserのPanda PMファイバーパッチコードピグテイルは日本のFujikara Panda PMファイバーを使用しています.
パーツの長さは 顧客の要求に応じて オーダーメイドできます
0.9カビ,2.0カビ,3.0カビのいくつかのスタイルで作ることができます.
[特徴]
正確な屈折率プロフィール
横切りはいい
垂直と水平は良い
優れた光学性能
[仕様]
製品名:PMFCファイバー
ファイバータイプ:ジャンパー/ピッグテール (選択)
ファイバルの長さ: 1m / 2m (選択)
3絶対最大値 (Tc=25°C)
| パラメーター | シンボル | 格付け | ユニット |
| LD 稼働電流 | もし (LD) | イス+20 | mA |
| LD逆電圧 | (Vr(LD) | 2.0 | v |
| PD 稼働電流 | もし (PD) | 2 | mA |
| PD 反電圧 | (Vr(PD) | 15 | V |
| 動作温度 | トップ | -40~+85 | °C |
| 貯蔵温度 | Tstg | -40~+85 | °C |
| 溶接温度 | ツルド | 260/10 | °C/S |
4. (Tc=25oC) 光学および電気特性
| パラメーター | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 限界電流 | イー | 5 | 15 | mA | CW | |
| 前向きの電圧 | Vop | 1.1 | 1.6 | V | CW,If=Iop について | |
| 光学出力 | パフ | 0.2 | 2.0 | mW | CW,If=Ith+20mA | |
| 中央波長 | λc | 1547 | 1550 | 1553 | nm | CW,P0 = Pf |
| 上昇/落ち込み時間 ((10~90) % | トル/Tf | 0.4 | nS | If=Ith,Po=Pf(10~90) % | ||
| モニター電流 | 私は | 0.1 | 1 | mA | CW,P0 = Pf | |
| 容量PD | CPD | 10 | 15 | PF | VRD=5V | |
| ダーク・ストリームPD | ID | 1 | nA | VRD=5V | ||
| 横向きモード 抑制分量 | SMSR | 30 | 35 | dB | CW,Po=5mW |
ファイバー電源設計から客の要求に従って; サイドモード抑制比はDFBレーザーモジュールにのみ適用されます.

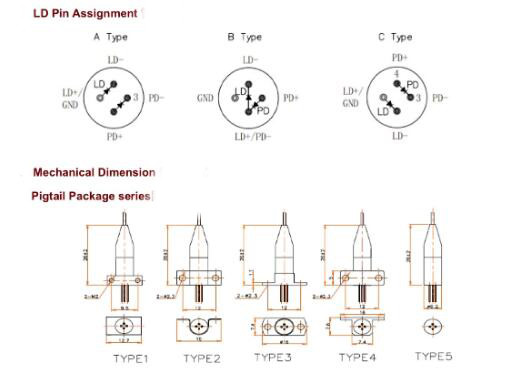

5. LD パナサインメント

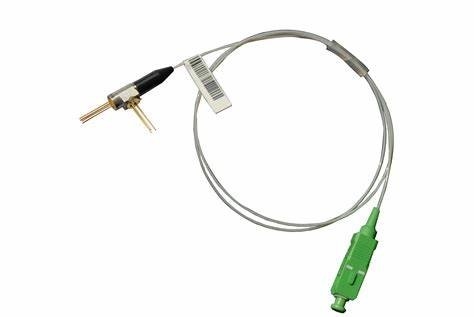

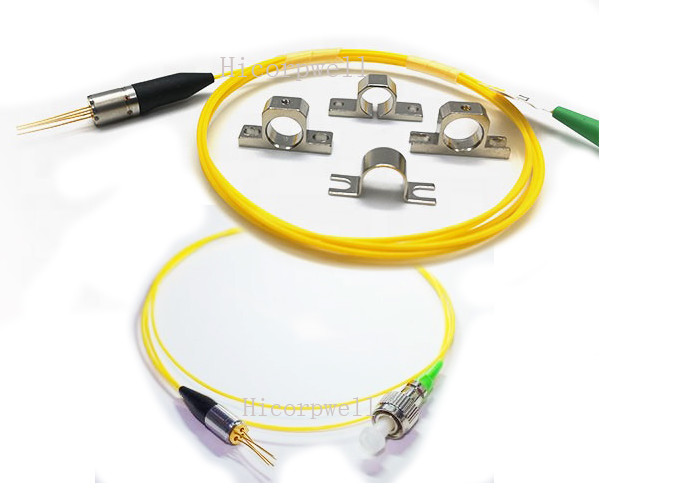

6購入情報BLLD-XXX-XXXX-XXX コアシアル パッケージレーザーダイオード
| ¥X | X について | X について | ¥X | X について | X について | X について | ¥X | X について | X について | |
| パッケージの種類 | コネクタルのタイプ |
パッケージ シリーズ |
LD型 | 波長 | パワー |
PD コーン エクトルピン |
日付率 | 隔離器 | A&V ROHS | |
| 繊維 | レック | |||||||||
|
P:繊維
R:容器 |
F:FC/UPC S:SC/UPC T:ST/PC FA:FC/APC SA:SC/APC N:NO |
A:FC-1 B:FC-2 C:FC-3 D:SC E:ST |
1タイプ1 2タイプ2 3タイプ3 4タイプ4 5タイプ5 ノ:R |
D:DFB LD
F:FP LD |
311310nm 551550nm 511510nm 531530nm 571570nm |
05:0.5mW 10:1.0mW 20:2.0mW 30:3.0mW 40:4.0mW |
A:A型 B:B型 C:タイプC |
1:1.25Gb/s 2:2.5Gb/s |
G:隔離器
NO:何もない |
R:ROHS合格
NO:何もない |
部品番号は PFA2-F3110A-1GR レーゼットダイオードがFPで LDの波長が1310nm ピンアウトはA型 電力が1mW
