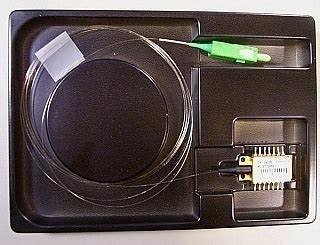

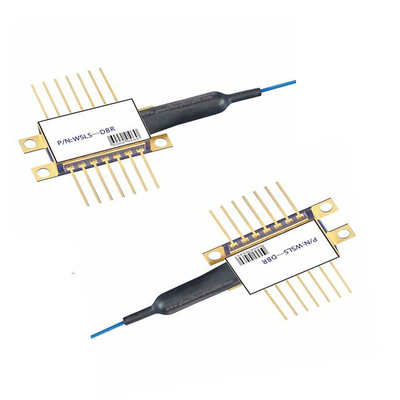

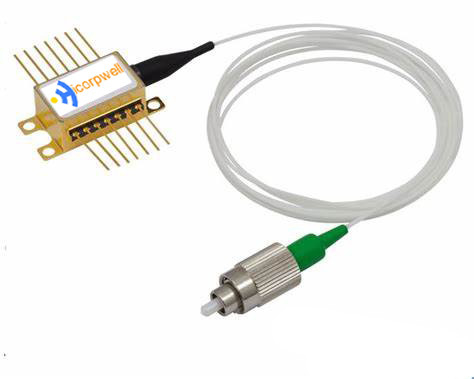

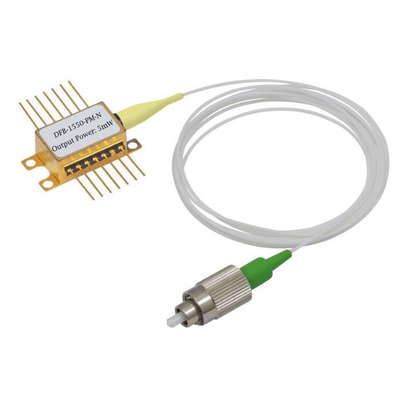

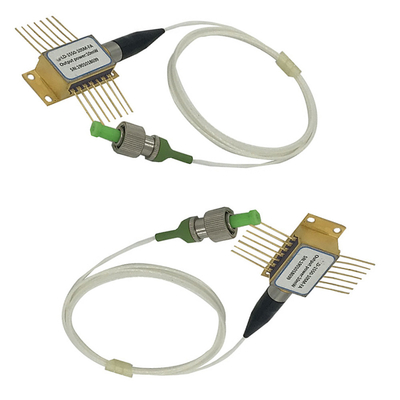

14PIN BTFレーザーダイオード 1550nm 10mWバタフライレーザー（内蔵TECおよびPMファイバー付き 最大出力10W）
1. 特徴：
Fabry Perot（マルチ量子井戸）構造を採用
DFB同軸パッケージ
内蔵InGaAsモニター
高い信頼性、長い動作寿命
レーザー溶接固定
さまざまなコネクタタイプ
さまざまな出力電力（0.5mw-8mw）
2.用途：
データ信号の光送信機
アナログ信号の光送信機
光双方向モジュールおよび光受信機
試験装置
トランシーバーモジュール
電気通信
3.絶対最大定格（Tc = 25℃）
| パラメータ | 記号 | 定格 | 単位 |
| LD動作電流 | If（LD） | Ith + 20 | mA |
| LD逆電圧 | Vr（LD） | 2.0 | v |
| PD動作電流 | If（PD） | 2 | mA |
| PD逆電圧 | Vr（PD） | 15 | V |
| 動作温度 | Topr | -40〜+85 | ℃ |
| 保管温度 | Tstg | -40〜+85 | ℃ |
| 溶接温度 | Tsld | 260/10 | ℃/秒 |
4. （Tc = 25℃）光学的および電気的特性
| パラメータ | 記号 | 最小 | タイプ | 最大 | 単位 | 試験条件 |
| しきい値電流 | Ith | 5 | 15 | mA | CW | |
| 順方向電圧 | Vop | 1.1 | 1.6 | V | CW、If = Iop | |
| 光出力 | Pf | 0.2 | 2.0 | mW | CW、If = Ith + 20mA | |
| 中心波長 | λc | 1547 | 1550 | 1553 | nm | CW、P0 = Pf |
| 立ち上がり/立ち下がり時間（10〜90）％ | Tr / Tf | 0.4 | nS | If = Ith、Po = Pf（10-90）％ | ||
| モニター電流 | Im | 0.1 | 1 | mA | CW、P0 = Pf | |
| 静電容量PD | CPD | 10 | 15 | PF | VRD = 5V | |
| 暗電流PD | Id | 1 | nA | VRD = 5V | ||
| サイドモード抑制比 | SMSR | 30 | 35 | dB | CW、Po = 5mW |
お客様の要件に応じてファイバー出力設計。サイドモード抑制比はDFBレーザーモジュールにのみ適用されます。
5. LDピン割り当て
6.購入情報BLLD-XXX-XXXX-XXX同軸パッケージレーザーダイオード
| —X | X | X | —X | X | X | X | —X | X | X | |
| パッケージタイプ | タイプコネクタ |
パッケージ シリーズ |
タイプLD | 波長 | 電力 |
PDコネクタ ectorピン |
データレート | アイソレータ | A＆V ROHS | |
| ファイバー | Rec | |||||||||
|
P：ファイバー
R：レセプタクル |
F：FC / UPC S：SC / UPC T：ST / PC FA：FC / APC SA：SC / APC N：NO |
A：FC-1 B：FC-2 C：FC-3 D：SC E：ST |
1：タイプ1 2：タイプ2 3：タイプ3 4：タイプ4 5：タイプ5 no：R |
D：DFB LD
F：FP LD |
31：1310nm 55：1550nm 51：1510nm 53：1530nm 57：1570nm |
05：0.5mW 10：1.0mW 20：2.0mW 30：3.0mW 40：4.0mW |
A：タイプA B：タイプB C：タイプC |
1：1.25Gb / s 2：2.5Gb / s |
G：アイソレータ
NO：なし |
R：ROHSに合格
NO：なし |
部品番号はPFA2-F3110A-1GRです。これは、レーザーダイオードがFP、LDの波長が1310nm、ピン配置がタイプA、電力が1mWであることを意味します。
