"極化維持PM-ESF-7/125"は,パンダ型極化維持エルビウムドーピング繊維を指します.
構造 と 原則

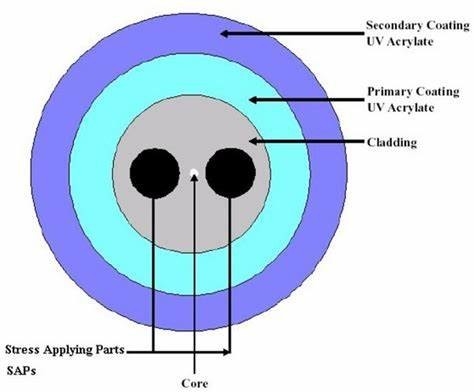

偏振維持原理:PM-ESF-7/125は,二つの対称的なストレスの領域を持つパンダ型偏振維持繊維に属します.繊維にストレスを導入することによって,繊維の2つの直角偏振モードは,異なる伝播定数を持っています偏振維持の機能を達成し,偏振モード分散を減らす信号伝送中に光波の偏振状態が基本的には変化しないようにします.
ドーピング特性:この繊維は高濃度のエルビウムイオンドーピング濃度のエルビウムドーピング繊維である.1530nmでピーク吸収は55dB/mに達する.光信号増幅などの機能を効果的に実現できる.
性能パラメータ 光学パラメータ
モード:単モードファイバーで,光信号が単モードで送信されることを確保し,モード分散を軽減し,信号品質を改善します.
バイレブリンジェンス:バイレブリンジェンスの値は≥3.5×10−4である.高いバイレブリンジェンスは,光の偏振状態をよりよく維持できるようにする.
偏振交信:波長1300nmでは偏振交信は<-35dB/4mで,繊維は異なる偏振モードの間に高い隔離度を持っていることを示しています.信号への交差音の影響を軽減する.
2階層モード 切断波長:
1460±60nmで,ファイバが作業波長範囲内で単調伝送を維持できるようにする.
尺寸パラメータ
中核直径 7.4 マイクロン
小型のコア直径は,コア内の光伝達を制限し,コア内の光とドーピングイオンとの相互作用効率を向上させるのに役立ちます.
第"のコーティング直径: 125 マイクロン,コアに光学的な封鎖を提供して,コア内の効率的な光伝達を可能にします.
コーティング直径: 245 マイクロン.コーティングは,外環境から繊維を保護し,繊維の機械的強度と使用寿命を改善することができます.
他のパラメータ
作業波長範囲 1530-1625nm
この波長範囲内では,光ファイバーは良い光学性能を達成し,光学通信や光学センサーなどの様々な用途に適しています.
数値開口: 015数値アパルチャは,光を収集し,送信する光ファイバーの能力を決定し,この値は,光ファイバーが他の光学装置とうまく結合することを可能にします.
試料試験レベル: 100kpsi (0.7GPa),繊維が高い機械的強度を持ち,特定の拉伸力と圧縮力に耐えられることを示しています.
特徴
高変換効率:高エルビウムイオンドーピングとユニークな技術設計により,高ポンプ変換効率を持っています.ポンプ光を信号光に効果的に変換し,光学増幅器やその他の装置の性能を向上させる.
極化特性が優れている:
偏光保持ファイバーとして,偏光状態をよく維持し,偏光を必要とするアプリケーションに安定した偏光出力を提供することができます.
良質なビーム: 線幅が狭いレーザー出力を達成し,ビーム品質が高く,ビーム品質に高い要求を伴うアプリケーションシナリオに適しています.レーザー処理やレーザーレンジングなど.
高い信頼性
NuCoatのFATMコーティング技術を採用し 環境への干渉を防ぎます
極端な環境でも長期間安定して動作し 繊維の信頼性と使用寿命が向上します
