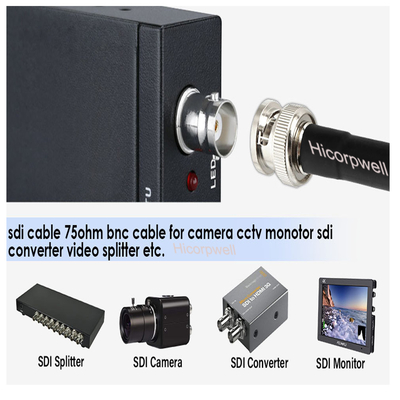

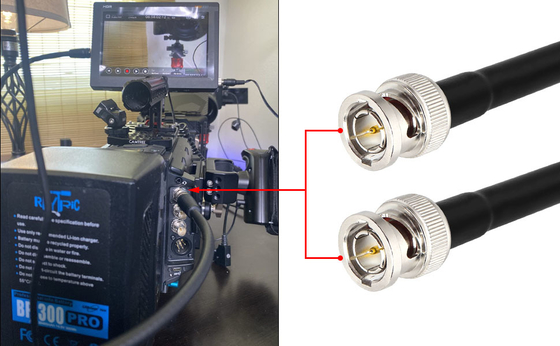

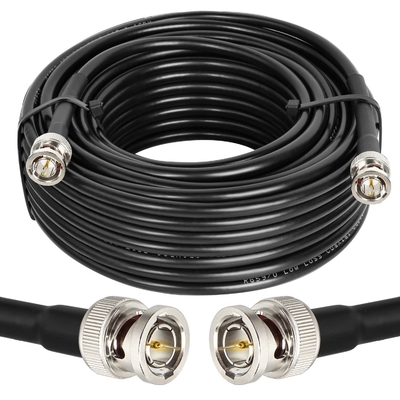

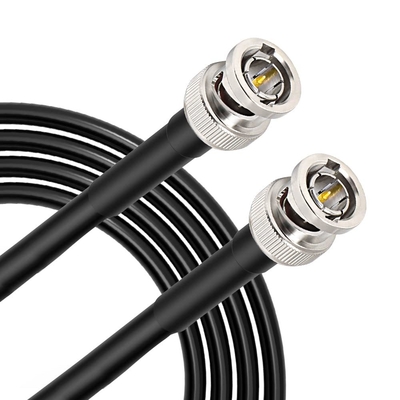

ケーブル ビデオアプリケーション用の同軸ケーブル RG59/U,RG6/U,RG11/U同軸ケーブル
同軸ケーブルは,隔熱層に囲まれ,シールドで囲まれた内部電導体 (通常は固体銅,銅線,銅塗装鋼線) を用いて電気信号を伝導する.通常は1~4層の織物金属の毛糸と金属テープ.
ケーブルは外部の隔熱ジャケットで保護されている.通常,シールドの外側が地電位に保たれ,信号を運ぶ電圧が中央導体に適用される.
コアキシアル設計の利点は 差分モードで 内部電導体と外部の電導体内に 均等なプッシュ・プル電流が信号の電磁場はダイレクトリックほんの少し漏れシールドの外に
さらに,電線外にある電磁場は,電線の受信端に不均等な電流がフィルタリングされていれば,電線内にある信号に干渉しないようにします.
この特性により 同軸ケーブルは 弱い信号を伝達するだけでなく 強い電気信号も伝達できます隣接する構造や回路に放射したり,カップルしたりしてはならない.. 大直径のケーブルや複数のシールドを持つケーブルは漏れが少ない.
コアキシアルケーブルの一般的な用途は,ビデオとCATV配送
RFとマイクロ波伝送,コンピュータと機器データ接続
RG6 と RG59 は,上記のように,異なる目的のために使用されています.
