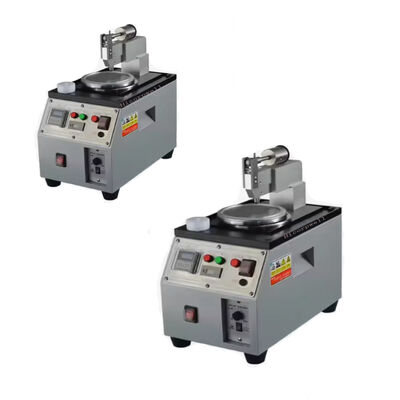

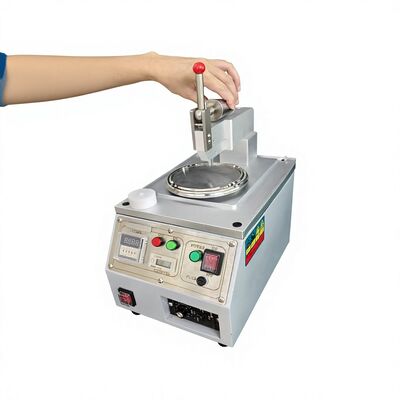

光ファイバーコネクタ磨き機は,光ファイバーコネクタフェルールの細工および表面加工のために設計された特殊な精密光学装置である.繊維パッチコードの大量生産のコア機器です接続端面を精密に磨き,表面の傷や樹脂残留や不均等な曲線を排除します.挿入損失 (IL) と帰帰損失 (RL) を含む主要な光学性能パラメータの最適化FTTH建設,データセンター配線,光学装置製造,通信エンジニアリングプロジェクトに広く適用されています.標準化された技術を提供するために従来の手動磨きを代替します繰り返し,高出力ポリシングの結果です
作業原理

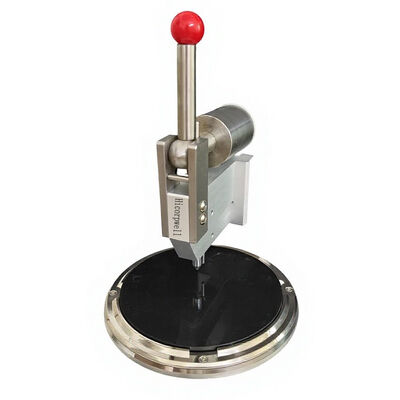

機械は 恒圧軌道磨き技術を採用しています専用の磨きジグに複数のファイバーコネクタを固定し,制御可能な圧力で事前に設定された磨き経路を実行異なる砂状の磨きフィルムで漸進的に磨くことで,残留粘着剤,繊維のブーリング,およびフェルル端面の表面欠陥を除去します.すべてのプロセスが一貫した末面曲率を達成繊維コアが完璧にスローで 表面が超光滑で UPCと APCのポリシング基準を満たしています
主要な製品特性
1.安定した磨き構造
プロフェッショナルな四角または中央圧力構造を備えています.四角圧力設計は,動作中にジャンプや偏差なしに均一で安定した圧力分布を提供します.最終面の3Dパラメータの一貫性を効果的に改善する (曲率半径)長期にわたる大量生産を支援する.
2.広く互換性
SC,LC,FC,STなどの主流のシングルファイバーコネクタ,およびマルチコアMPO/MTPコネクタをサポートする.カスタマイズ可能なジグとプロセスプログラムは,異なるコネクタ仕様に適応する.従来の民間通信と高密度データセンターの光学接続シナリオをカバーする.
3.調整可能なインテリジェントパラメータ
デジタル制御システムを統合し 磨き圧力,走行速度,処理時間,動作状態をリアルタイムで表示しますすべてのプロセスのパラメータは自由に調整され,カスタムプレセットとして保存することができます操作者は,異なる生産基準に合わせて UPC/APC ポーリングモードを迅速に切り替えることができます.
4.高効率と高出力
手動磨きと比較して,自動バッチ磨きモードは生産効率を大幅に向上させます.単一の操作で,安定した完成品の資格率で,同時に12~48コネクタを処理することができます労働コストと労働者にかかる技術的依存を効果的に削減する.
5.耐久性 と 低 保守
高硬度金属フレームと精密なトランスミッションコンポーネントを採用し,安定した動作,低騒音,長寿を特徴としています.モジュール構造設計は,日常清掃を簡素化します.消耗品の交換と設備の整備生産停止時間を短縮する
磨き質基準
専門的な磨きの後,コネクタ端面は,かき傷や穴や塵残留がないことを達成します.それは完全に国際産業基準に適合しています:UPC端面は挿入損失が非常に低く,返却損失が高い■ APCの角の端面は反射光を効果的に抑制します高精度の光信号伝送シナリオに完璧に適応し,端面処理の不良によって引き起こされる信号の干渉と弱化を回避する.
主な用途
光ファイバーパッチコードとピグテイルの大量生産,光学パッシブコンポーネントの加工とカスタマイズ,FTTHエンジニアリング支援生産,データセンターの光学配線部品の処理通信基地局プロジェクトにおける通信光学コネクタの質の高い仕上げ
特徴
*2.5mmおよび1.25mmPC端面,例えばFC,SC,ST/LCなどを磨くためのファイバーフェルル
*高品質のステンレス鋼で完成し,硬くて着用可能です.
*内側と外側の丸い縁は手動操作に便利に設計されています.

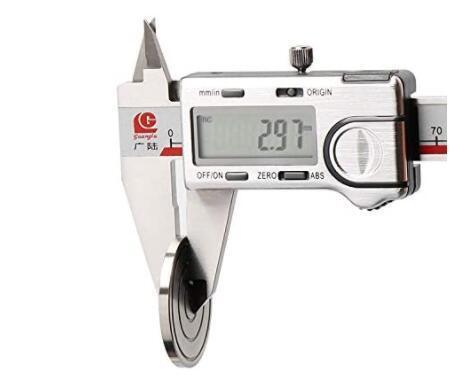

*加工サイズは,精巧で,滑らかで,磨き効果を保証する,ブレーンフリーです.
* 軽くて小さく 持ち運びが簡単
記述
代用又は溶接が許されない場合,尾糸の端面が損傷 (傷や裂け目を含む) している場合
様々な機能を持つ光学装置 (レーザー,トランシーバー,モジュレーター,光学スイッチ,アンプ,補償器など)

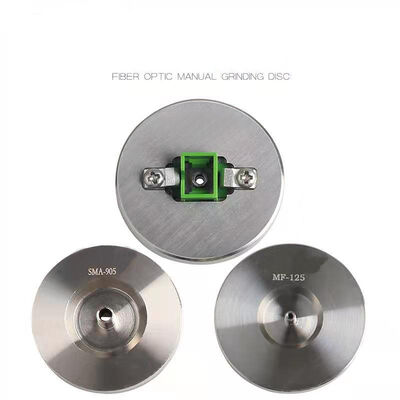

光ファイバーの末面を修理するための手動磨きディスクは,迅速な,
シンプルで効率的な道具で 工事現場で端面を修復できます
仕様
1ターミナー:オムロン回転,キーデジタルタイマー,任意のタイミング
2適用: φ2.5mm PC,APC:FC,SC,ST;φ1.25mmPC,APC:LC,MU,MT,ミニMT,MT-RJ
PC,APC:MPO,MTP,MPX;豚尾;ファイバーアリー;PLC
3コア:18 20 24
4標準光ファイバーコネクタ:FC/UPC,SC/UPC,ST/UPC,LC/UPC,MU/UPC
FC/APC,SC/APC,MT-RJ,E2000など
5接続器の挿入損失: ≤0.2dB (SM),≤0.15dB (MM)
6. 回帰損失: ≥50dB (PC),≥60dB (APC)
7曲線の半径:PC:10 ̇25mm (φ2.5mm),7 ̇25mm (φ1.25mm),APC:5 ̇12mm
8繰り返しの損失: ≤0.1dB スワップ損失: ≤0.2dB
