光ファイバー2芯テフロン油井高温光ケーブルと耐高温検出センサー温度測定用油井センシング光ファイバー

2コアと4コアテフロン油井 高温光学ケーブルと高温耐性

油井探知用検出センサー温度測定用光ファイバー

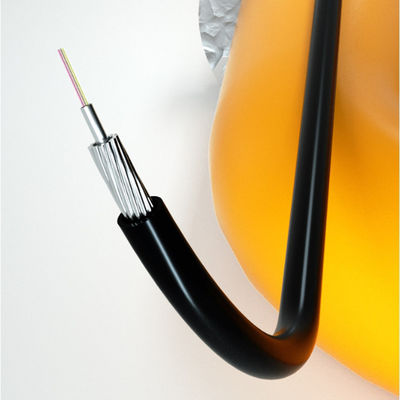

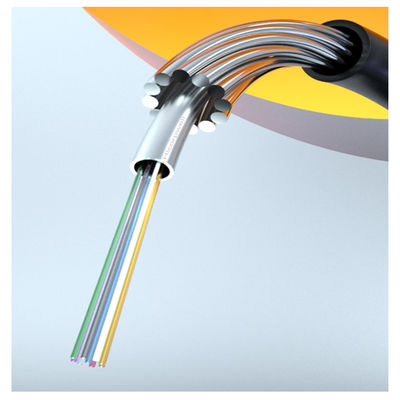

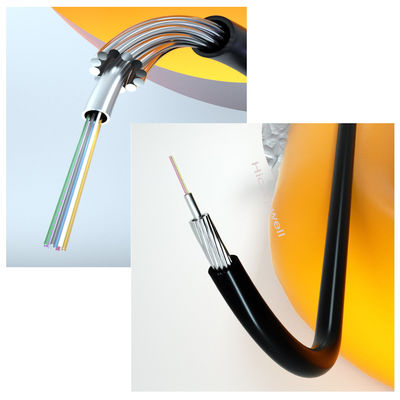

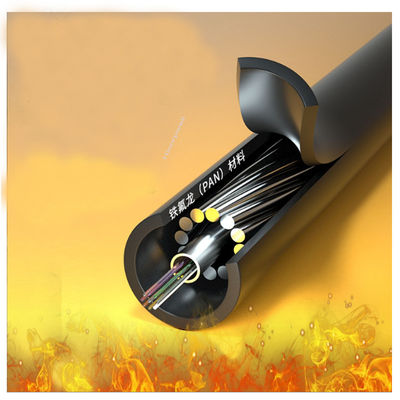

構造 と 材料

• 光ファイバー: 通常は高温光ファイバーのポリマイム製で,高温耐性と光学性能が優れている.高温環境で安定した光信号伝送を可能にする.
•
• 覆い層: 通常はポリテトラフッロエチレン (テフロン) の層で覆われています.テフロンは優れた高温耐性,耐腐蝕性,耐水性,電熱隔熱性があります.光ファイバーを外部の環境から保護する.
•
• 強化層: ケブラーや他の材料が中央の強化層として使用され,光ケーブルの機械的強度を向上させ,張力,挤出,折りたたみ油井の複雑な下穴環境では 簡単に損傷しないようにします
•
• 外殻: 外層は,さらに保護するためにポリテトラフッロエチレンを使用し,整体的な光ケーブルを柔軟で耐腐蝕化して,便利な構築と敷設を可能にします.

他の主要パラメータ:

作業原理

性能特性

• 高温耐性: 200°C以下や300°C以下の温度にも耐えることができ,油井の深井環境の高温要件を満たします.
• 耐腐食性:テフロンなどの材料は腐食耐性があり,硫化物などの油井内の様々な化学物質の侵食に耐える.
• 干渉防止光ファイバー自体も電磁気干渉に 免疫があります油井の強い電磁環境で安定した動作を可能にし,測定データの正確性と信頼性を確保する.
• 高精度測定: 精度が ±0.5°C,さらに高ければ,油井の深井の微妙な温度変化を素早く検出できる高精度温度測定が可能油井の採掘の正確なデータサポートを提供する.
• 遠隔監視: チャンネルごとに最大監視距離は16キロメートル以上に達し,大規模な油井監視に適しています.油井の様々な深さの温度を総合的に監視できるように.
•

応用シナリオ

• 油井温度モニタリング油井の温度変化をリアルタイムでモニタリングすることで 石油エンジニアは油井の生産状況を理解できます油層の温度分布や油ガス水面の変化を判断する生産戦略を適時に調整し,石油回収効率を向上させるため
• 油井 の 欠陥 診断: 油井の異常気温を監視し,パイプの漏れや殻の損傷などの潜在的な欠陥を検出します.事故の発生と拡大を防ぐために,修理のために適時に措置が講じられています.
• 貯水池の動的監視貯水池の温度変化の長期的監視,貯水池の動的特徴の分析,貯水池の開発と管理のための重要な基盤貯水池の利用計画を最適化する.
•

選択 と 設置

• 選択: 油井の特殊な環境条件 (温度,圧力,腐食など),監視要件 (精度,距離など) と予算に応じて適切なコア番号 (2コアまたは4コア) を選択する油井検出光ケーブルの仕様と性能
• 設置: 設置過程では,光ケーブルのダウンホールを正しく敷設し固定し,過剰な緊張,曲げ,オプティカルケーブルの外押し同時に,安定した信号伝送を確保するために,光ケーブルと井戸頭設備,監視システム,などとの接続に注意してください.
